Bienvenue
Avec « Cable tray sizing », pré-dimensionnez vos chemins de câbles
pour tous vos projets industriels ou tertiaires. A partir des « cable
routing », identifiez et repérez les tronçons de chemins de câbles que
vous souhaitez dimensionner. Munissez-vous de la liste de câbles
devant être supportés par chacun des tronçons.
Vous êtes près pour découvrir les astuces et les fonctions de cette
application en ligne.
Choisissez les caractéristiques du chemin de câbles
Choisir le type du chemin de câbles et sa hauteur, sa largeur minimum
(par défaut cette valeur est la plus petite du catalogue), sa largeur maximum (par défaut
cette valeur est la plus grande).
Ce choix est important si l’encombrement disponible pour
l’installation du cheminement est réduit ou si l’on souhaite utiliser
des chemins de câbles de dimension standard.
Le pourcentage de réserve (30% par défaut) est modifiable. Le nombre de couches de câbles dans le cheminement peut être renseigné pour limiter la superposition des câbles. S’il n’y a pas de limitation, alors ne rien inscrire dans cette zone.
Sélectionner tous les câbles contenus dans le chemin de câbles
Sélectionner chaque type de câbles passant dans le cheminement depuis le catalogue de câbles proposé puis modifier la quantité si nécessaire dans la liste des câbles sélectionnées. La sélection s'effectue d'un simple clic de souris sur le câble choisi.
Catalogue de câbles
| ID | Type de câble | Diamètre ext | Poids | Section |
|---|
Liste des câbles sélectionnés
| ID | Type de câble | Diamètre ext | Poids | Section | Quantité |
|---|
Résultats
Le chemin de câbles ciblé doit pouvoir contenir le volume des câbles sélectionnés et supporter leurs charges en tenant compte de la réserve.
Les critères calculés pour le choix du chemin de câbles sont récapitulés avant le tableau de résultats.
| Largeur min cible (mm) | Charge cible (kg/m) | Volume cible (mm²) |
|---|---|---|
Liste des chemins de câbles possibles
| ID | Type | Largeur (mm) | Hauteur (mm) | Charge maxi (kg/m) | Poids (kg/m) |
|---|
Systèmes de chemins de câbles
Comment déterminer le volume de câbles ?
Un critère important pour la sélection du bon système est le volume des câbles, pour lequel le chemin de câbles doit offrir suffisamment d'espace. Comme les câbles ne sont jamais posés les uns contre les autres et de manière absolument parallèle, pour le calcul du volume, la prise en compte du seul diamètre des câbles ne suffit pas. Une base de calcul réaliste est assurée par la formule (2r)².
Comment trouver le système doté d'un volume approprié ?
La hauteur des câbles ne doit en aucun cas dépasser celle des arêtes
du chemin de câbles.
Lors du choix du système, il convient de prévoir une réserve de volume
d'au moins 30 % pour une installation ultérieure éventuelle.
Simplification : formule de calcul selon la norme VDE 0639 T1
La première partie de la norme DIN VDE 0639 (sur les systèmes de chemins de câbles) propose la formule suivante pour calculer la capacité de charge de câbles.
Charge de câbles = x section utile
Dans l'exemple suivant, la charge de câbles admissible maximale pour un chemin de câbles d'une dimension de 60 mm x 300 mm et d'une section utile de 178 cm².
Charge de câbles = x 17.800 mm² = 498,4 N/m
Conversion des Newtons (N) en kilogrammes (kg) :
10 N ~ 1 kg soit une charge maximale de 50 kg/m

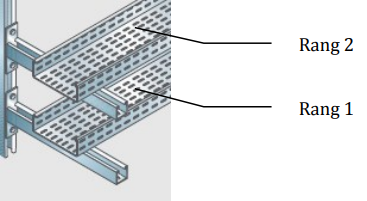

Comment répartir les contraintes des câbles sur des cheminements superposés ?
La charge et le volume induits par les câbles sont répartis de manière égale lorsque plusieurs rangs de chemins de câbles sont nécessaires. Cette optimisation permet d’obtenir des rangs de largeur identique.
Comment calculer la charge appliquée aux supports du cheminement ?
La masse totale devant être supportée par les supports du chemin de câbles est la somme des poids du chemin de câbles et des câbles (réserve incluse).
La formule suivante permet de calculer la charge par support
Charge par support (kg) = (Charge de câbles/mètre + propre poids du chemin de câbles/mètre) x distance entre supports
